| 锻钢止回阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀.
| |
|
 |
止回阀设计结构和特征
止回阀的设计与制造符合MSSP-118和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
采用以下结构
 全径或缩径 升降式止回阀 球式止回阀
旋启式止回阀 按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11 螺纹连接端（NPT）符合ANSI/ASME B1.20.1 阀瓣可变换为节流型、针型、球型
相关压力
·800LB
·900LB～1500LB
·800LB、900LB～1500LB
·900LB～2500LB
·900LB～2500LB |
| |
 |
| |
|

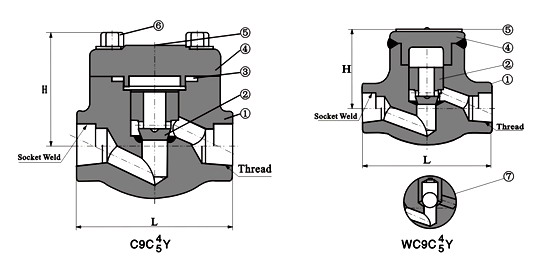

锻钢升降止回阀800LB
标准材质明细表
| 序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304（L） |
F316（L） |
| 1 |
阀体 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 2 |
阀瓣 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
| 3 |
密封螺母 |
316夹柔性石墨 |
316夹PTFE |
| 4 |
密封圈 |
A105 |
A182F22 |
A182F304（L） |
A193 B8（M） |
| 5 |
固定螺母 |
SS |
| 6 |
提升螺栓 |
A193B7 |
A193B16 |
A193B8（M） |
A193B8（M） |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
| NPS |
缩径 |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
| 全径 |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
| W |
61 |
61 |
65 |
79 |
95 |
103 |
118 |
132 |
| 重量 |
螺栓式 |
1.4 |
1.2 |
1.5 |
3.1 |
3.9 |
5.6 |
8.9 |
12.5 |
| 焊接式 |
1.1 |
1.0 |
1.2 |
2.9 |
3.3 |
4.9 |
8.1 |
10.9 |

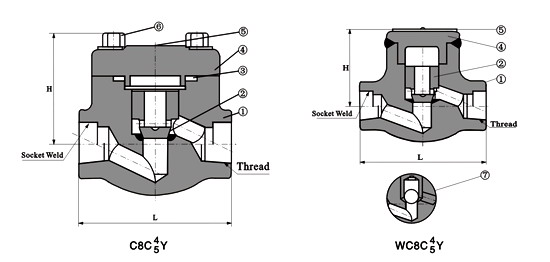

锻钢升降止回阀900LB～1500LB
标准材质明细表
| 序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304（L） |
F316（L） |
| 1 |
阀体 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 2 |
阀瓣 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
| 3 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
| 4 |
阀盖 |
A105 |
A182F22 |
A182F304（L） |
A193 B8（M） |
| 5 |
铭牌 |
SS |
| 6 |
螺栓 |
A193B7 |
A193B16 |
A193B8（M） |
A193B8（M） |
| 7 |
球 |
A182F304 |
A182F304 |
A182F304 |
A182F304 |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
| NPS |
缩径 |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
| 全径 |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| L |
92 |
111 |
111 |
120 |
152 |
172 |
200 |
220 |
| W |
65 |
79 |
79 |
97 |
104 |
120 |
139 |
215 |
| 重量 |
螺栓式 |
1.6 |
3.4 |
3.3 |
5.5 |
6.0 |
9.2 |
12.9 |
16.2 |
| 焊接式 |
1.3 |
3.2 |
3.1 |
4.8 |
5.4 |
8.5 |
11.2 |
14.3 |

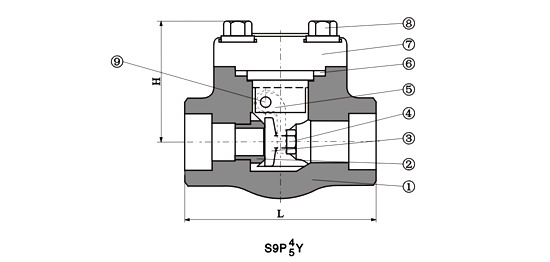

锻钢升降止回阀800LB、900LB～1500LB
标准材质明细表
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304（L） |
F316（L） |
|
1 |
阀体 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
|
2 |
阀座 |
A276410 |
A276304 |
A276F304（L） |
A276F316（L） |
|
3 |
阀瓣 |
A276420 |
A276304 |
A276F304（L） |
A27F316（L） |
|
4 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
5 |
摇杆 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
|
6 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
|
7 |
阀盖 |
A105 |
A182F22 |
A182F304（L） |
A182 F316（L） |
|
8 |
螺栓 |
A193B7 |
A193B16 |
A193B8（M） |
A193B8（M） |
|
9 |
销钉 |
a276420 |
A182F304 |
A182F316 |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
|
NPS |
3/8” |
1/2” |
3/4” |
1” |
11/4" |
11/2" |
2" |
|
L |
800LB |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
|
900LB～1500LB |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
|
W |
800LB |
61 |
61 |
78 |
84 |
101 |
120 |
133 |
|
900LB～1500LB |
79 |
79 |
79 |
97 |
105 |
120 |
140 |
|
重量 |
800LB |
1.1 |
1.0 |
1.9 |
3.9 |
4.5 |
7.3 |
10.0 |
|
900LB～1500LB |
3.1 |
3.0 |
3.6 |
4.3 |
6.1 |
8.8 |
12.6 |
自密封旋启式止回阀900LB～2500LB
|
序号 |
零件名称 |
CSTOASTM |
ASTOASTM |
SSTOASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
阀座 |
A276410 |
A276304 |
A276304(L) |
A276316(L) |
|
2 |
销钉 |
A276420 |
A182F304 |
A182F316 |
|
3 |
密封圈 |
A276304L |
A276316L |
|
4 |
密封螺母 |
A105 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
5 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
6 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
7 |
提升螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
8 |
四开环 |
A276420 |
A182F304 |
A182F316 |
|
9 |
吊桥 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
10 |
摇杆 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
11 |
阀瓣 |
A276410 |
F304 |
A182F304(L) |
F316(L) |
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
|
NPS |
1/2” |
3/4” |
1” |
11/4" |
11/2" |
2" |
|
L |
900LB～1500LB |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
H |
117 |
117 |
117 |
152 |
152 |
195 |
|
重量 |
900LB～1500LB |
8.2 |
7.8 |
7.7 |
19.8 |
19.2 |
21.3 |
|
2500lb |
10.0 |
9.6 |
9.4 |
21.5 |
|

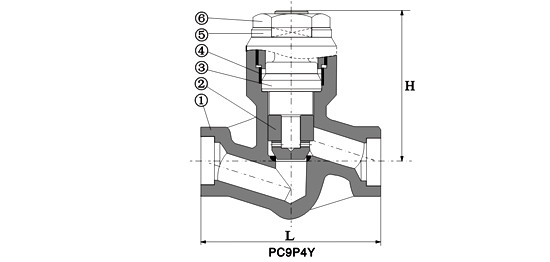

自密封升降止回阀900LB～2500LB
标准材质明细表
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304（L） |
F316（L） |
|
1 |
阀体 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
|
2 |
阀瓣 |
A276 420 |
A276304 |
A276304（L） |
A276316（L） |
|
3 |
密封螺母 |
A105+STL |
F22+STL |
A182 F304(L) |
F316(L) |
|
4 |
密封圈 |
A276 304L |
A276 304L |
A182F304（L） |
A276 316L |
|
5 |
固定螺母 |
A1942H |
A1944 |
A1948 |
A194 8M |
|
6 |
提升螺栓 |
A1942H |
A1944 |
A1948 |
A194 8M |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
|
NPS |
1/2" |
3/4" |
1" |
1/4" |
11/2" |
2" |
|
L |
900LB～1500LB |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500LB |
186 |
186 |
186 |
232 |
232 |
279 |
|
H |
117 |
117 |
117 |
152 |
152 |
195 |
|
重量 |
900LB～1500LB |
7.5 |
7.0 |
6.8 |
18.5 |
18.1 |
20.3 |
|
2500LB |
9.0 |
7.6 |
8.4 |
19.5 |
20.1 |
21.8 | |
