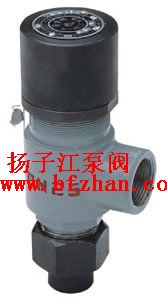

安全阀:弹簧微启式外螺纹安全阀

弹簧微启式外螺纹安全阀的详细资料：

A21F、A21H-C型弹簧微启式外螺纹安全阀适用于工作温度≤200℃的空气、氨、石油气……等介质的设备或管路上。A21W-P、R型弹簧微启式外螺纹安全阀适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上，作为超压保护装置。KA21Y型弹簧微启式外螺纹安全阀适用于温度≤100℃的液化石油气等。

弹簧微启式外螺纹安全阀主要零部件材料

NO.

零件名称

A21H-C/A21F材料

A21W-P/A21F-P材料

A21Y-R材料

1

管接头

20

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

2

管接头螺母

35

2Cr13

1Cr18Ni9Ti

3

阀座

35

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

阀体

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

阀瓣

2Cr13/2Cr13+PTFE

1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE

1Cr18Ni12Mo2Ti

6

弹簧座

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

7

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

8

锁紧螺母

Q235-A

ZG230-450

1Cr18Ni9Ti

9

弹簧导向垫

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

10

调节螺母

Q235-A

2Cr13

1Cr18Ni12Mo2Ti

密封面材料

"Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体

■弹簧微启式外螺纹安全阀外形尺寸和连接尺寸

型号

公称通径

do

d

Do

M

d1

D1

L

L1

≈H

KA21-16C
A21H-16C
A21H-40
A21W-16P
A21W-40P
KA21-16P

15

12

15

20

M27×1.5

G¹/2"

30

35

76

66

20

16

20

25

M33×1.5

G³/4"

35

40

87

68

25

18

25

31

M39×1.5

G1"

40

50

100

105

A21Y-64
A21Y-64P
A21Y-100
A21Y-100P

15

10

15

25

M39×1.5

G1"

44

50

100

66

20

10

20

31

M39×1.5

G1"

44

50

100

68

25

12

25

31

M39×1.5

G1"

44

50

100

105

A21W-160/160P

15

8

20

/

M24×2

G1"

44

50

100

261

20

8

25

/

M33×2

G1"

44

50

100

261

25

8

28

/

M36×2

G1"

44

50

100

285
