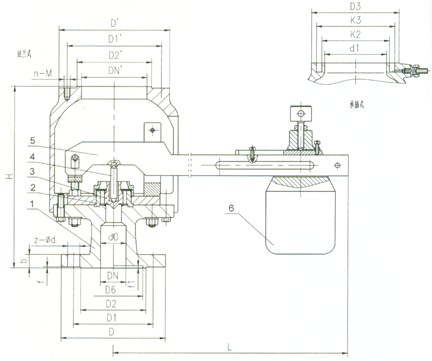

单杠杆安全阀外形尺寸和连接尺寸

公称通径	尺寸
	do	L	L1	D	K	g1	f	b	z-?d	DN'	D1	K1	g2	b1	f'	z-?d1
25	20	100	85	115	85	65	2	16	4-14	25	115	85	65	16	2	4-14
32	25	115	100	140	100	78	2	18	4-18	32	140	100	78	18	2	4-18
40	32	120	110	150	110	85	3	18	4-18	40	150	110	85	18	3	4-18
50	40	135	120	165	125	100	3	20	4-18	50	165	125	100	20	3	4-18
80	65	160	135	200	160	135	3	20	8-18	80	200	160	135	20	3	8-18
100	80	170	160	220	180	155	3	22	8-18	100	220	180	155	22	3	8-18
150	125	205	195	285	240	210	3	24	8-23	150	285	240	210	24	3	8-23
200	150	240	230	340	295	265	3	26	12-23	200	340	295	265	26	3	12-23

注：PN2.5、PN4.0MPa尺寸参照A41H-25/40型尺寸表。

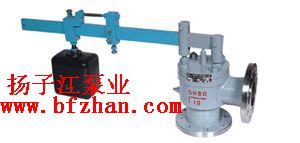

■GA42H-16C/25/40 GA42H-100
     GA42H型安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气

订货须知：
一、①单杠杆安全阀产品名称与型号②单杠杆安全阀口径③单杠杆安全阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的单杠杆安全阀型号，请按单杠杆安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的扬子江阀门专家为您审核把关。
