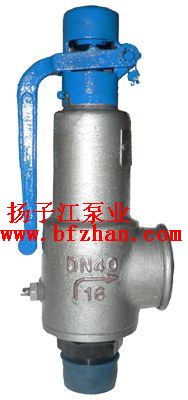

A27H型弹簧微启式安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A27Y适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
弹簧微启式安全阀主要零部件材料
|
NO. |
零件名称 |
A27H材料 |
A27W-P材料 |
A27W-R材料 |
|
1 |
阀体 |
HT350 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
阀座 |
35 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
|
3 |
调节圈 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
6 |
阀杆 |
2Cr13 |
2Cr13 |
1Cr18Ni9Ti |
|
7 |
调整螺杆 |
45 |
2Cr13 |
1Cr18Ni9Ti |
|
8 |
保护罩 |
ZG200-400 |
ZG200-400 |
1Cr18Ni9Ti |
|
|
密封面材料 |
堆焊D507 |
堆焊Co基硬质合金 |
■ 弹簧微启式安全阀外形尺寸和连接尺寸
|
公称通径 |
尺寸 |
|
do |
Rc |
L |
L1 |
G |
H |
|
15 |
10 |
1/2" |
40 |
65 |
1/2" |
135 |
|
20 |
15 |
3/4" |
45 |
70 |
3/4" |
140 |
|
25 |
20 |
1" |
45 |
76 |
1" |
155 |
|
32 |
25 |
11/4" |
55 |
85 |
11/4" |
170 |
|
40 |
32 |
11/2" |
55 |
85 |
11/2" |
310 |
|
50 |
40 |
2" |
67 |
100 |
2" |
322 |
|
65 |
50 |
21/2" |
76 |
112 |
21/2" |
344 |
|
80 |
65 |
3" |
110 |
135 |
3" |
395 |
产品订货须知：
㈠微启弹簧式安全阀产品名称与型号㈡微启弹簧式安全阀公称压力㈢微启弹簧式安全阀公称通径㈣微启弹簧式安全阀连接法兰标准㈤微启弹簧式安全阀阀体材质㈥微启弹簧式安全阀额定流量系数㈦微启弹簧式安全阀工作介质㈧微启弹簧式安全阀介质温度㈨微启弹簧式安全阀是否带附件以便为您正确选型.
二、若已经由设计单位选定扬子江公司的微启弹簧式安全阀型号，请按微启弹簧式安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的扬子江阀门专家为您审核把关。
