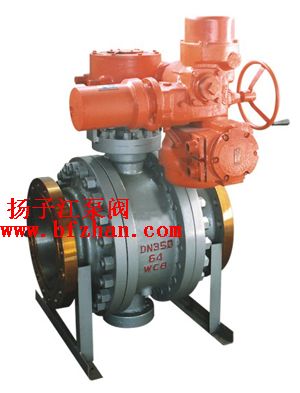

Q947型电动固定球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

电动固定球阀产品结构及用途

两分式和三段式固定球阀又称测装分体式球阀，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方向。它的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构，将阀盖推向球体，保证了良好的低压密封性能。该球阀阀前、阀后阀座都能密封， 即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛，价格合理等优点。

电动固定球阀适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

Q47型电动固定球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。
全通径：阀门流量孔径与管线内径一致，以便管线清扫。

电动固定球阀主要性能规范

试验压力（Mpa)	公称压力（Mpa)					压力级（Class)					JIS(MPa)
	1.6	2.5	4.0	6.4	10.0	150	300	400	600	900	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	10.2	15.3	23.1	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	7.5	11.2	16.8	1.5	2.8
气密试验	0.5-0.7
工作温度	PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质	C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）

电动固定球阀主要零件材质

电动固定球阀主要外形尺寸

公称压力（MPa)	公称通径	L	D	D1	D2	D6	b	f/f1	z-φd	H(mm)				重量（kg)
	mm	mm								Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
1.6	100	229	215	180	155	-	20		8-18	178		416	470	45		78	85	40		73	80
	125	356	245	210	185	-	22		8-18	152		542	520	58		107	120	50		100	110
	150	394	280	240	210	-	24		8-23		205	572	538		117	145	180		100	130	160
	200	457	335	295	265	-	26		12-23		398	736	580		185	220	245		155	200	220
	250	533	405	355	320	-	30		12-25		495	890	637		245	280	300		215	255	280
	300	610	460	410	375	-	30		12-25		580	910	683		395	450	445		345	415	400
	350	686	520	470	435	-	34		16-25		625	1020	796		516	570	585		500	520	540
	400	762	580	525	485	-	36		16-30		720	1080	842		756	920	860		700	920	805
	450	864	640	585	545	-	40		20-30		770	1120	874		958	1140	1075		900	1140	1010
	500	914	705	650	608	-	44		20-34		840	1150	904		1200	1360	1310		1100	1360	1240
	600	1067	840	770	718	-	48		20-41		1050	1210	1120		1500	1620	1450		1400	1620	1360
	700	1245	910	840	788	-	50		24-41		1100	1300	1218		1800	1930	1810		1680	1930	1710
	800	1397	-	-	-	-	-		-		1150	1460	1328		2100	2250	2010		1980	2250	1910
