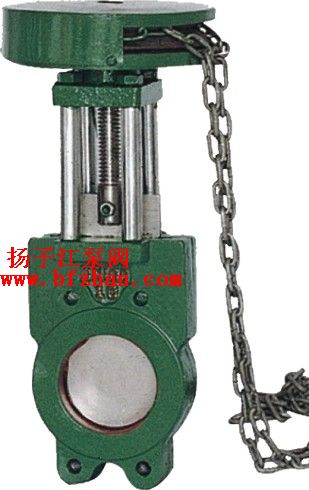

Z73X链轮式浆液阀,链轮式浆液阀,浆液阀

Z73X链轮式浆液阀主要性能规范

公称压力PN（MPa)	试验压力（MPa)		适用介质	工作温度（℃）
	壳体	密封
0.6	0.9	0.66	煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液	≤80℃
1.0	1.5	1.1

Z73X链轮式浆液阀主要外形及连接尺寸(mm)

DN	L		D1	D2	H	n-M
	0.6	1.0
50	48	48	100	125	330	4-M16
65	48	48	120	145	340	4-M16
80	50	50	135	160	380	8-M16
100	50	50	155	180	440	8-M16
125	50	50	185	210	500	8-M16
150	60	60	210	240	600	8-M20
200	60	60	265	295	700	8-M20
250	70	70	320	350	890	12-M20
300	70	80	368	400	1050	12-M20
350	80	90	428	460	1160	16-M20
400	80	120	482	515	1200	16-M22

订货须知：

一、①链轮式浆液阀产品名称与型号②链轮式浆液阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的链轮式浆液阀型号，请按链轮式浆液阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的扬子江阀门专家为您审核把关。
