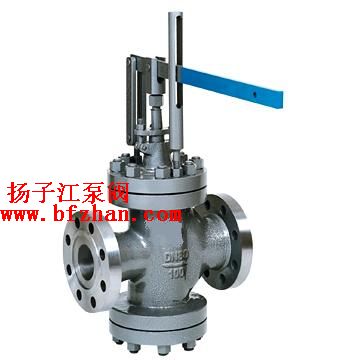

杠杆式蒸汽减压阀
一、杠杆式减压阀用途
杠杆式减压阀主要配套在减温压装置上，起到调节压力的作用，减压比一般用O.6较合适，选用DKJ一31O电动执行装置，DN500阀选用DKJ一51O电动执行装置较合适。
二、杠杆式减压阀主要零件材料
|
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
阀座 |
|
Y45H/Y-64
Y45H/Y-100 |
WCB |
38CrMoAlA |
2Cr13 |
1Crl8Ni9Ti |
|
Y45H/Y-64I
Y45H/Y-100I |
ZG20CrMo |
1Crl8Ni9Ti |
三、杠杆式蒸汽减压阀主要外形尺寸(法兰连接尺寸按JB／T79-94标准)
|
公称压力PN(MPa) |
公称通径 |
尺 寸mm |
|
6.4
10.O |
DN(mm) |
H |
H1 |
L |
L1 |
L2 |
|
50 |
515 |
200 |
565 |
150 |
150 |
|
80 |
555 |
220 |
650 |
190 |
190 |
|
100 |
582 |
245 |
800 |
200 |
200 |
|
125 |
650 |
293 |
800 |
210 |
210 |
|
150 |
654 |
318 |
800 |
225 |
225 |
|
200 |
725 |
355 |
800 |
250 |
250 |
|
250 |
750 |
390 |
800 |
275 |
275 |
|
300 |
918 |
475 |
|
355 |
395 |
|
400 |
1080 |
660 |
1000 |
400 |
550 |
订货须知：
一、①杠杆式蒸汽减压阀产品名称与型号②杠杆式蒸汽减压阀口径③杠杆式蒸汽减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的杠杆式蒸汽减压阀型号，请按杠杆式蒸汽减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的扬子江阀门专家为您审核把关。
