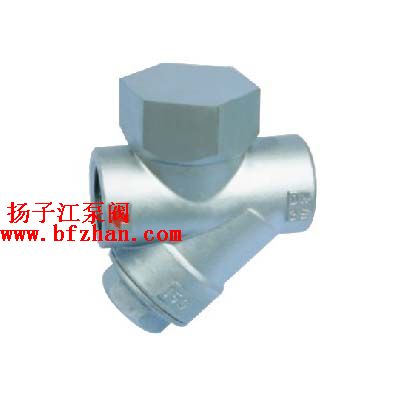

疏水阀:Y型式/热动力式蒸汽疏水阀

点击放大图片

Y型式/热动力式蒸汽疏水阀的详细资料：

Y型式/热动力式蒸汽疏水阀的详细资料：

一、结构特点

1、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。
2、备有过滤器和排污。
3、该阀动作灵敏可靠，排水量大。

二、工作原理

本疏水阀是利用热动力学特性，当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件

三、主要零件材料

主要零件	阀体	阀盖	阀片	阀帽
材料	铸钢	锻钢	不锈钢	不锈钢

四、热动力式蒸汽疏水阀主要外型及连接尺寸

产品型号	DN	尺寸（mm）
		螺纹连接		承插焊连接				法兰连接
		L	H	L	H	d1	t	L	H	D	D1	D2	b	f	Z-Φd
CS19H-16/25/40C CS69H-16/25/40C CS49H-16/25/40C	15	90	80	75	80	23	7	150	110	95	65	45	14	2	4-Φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-Φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-Φ14
	32	120	138	120	138	42	12	230	138	135	100	78	16	2	4-Φ18
	40	120	148	120	148	52	12	230	148	145	110	85	16	3	4×Φ18
	50	140	163	140	163	62	12	230	163	160	125	100	16	3	4×Φ18
	65	/	/	/	/	/	/	250	185	180	145	120	18	3	4×Φ18
	80	/	/	/	/	/	/	280	285	195	160	135	20	3	8×Φ18
	100	/	/	/	/	/	/	310	315	215	180	155	20	3	8×Φ18
CS19H-16Z CS49H-16Z	15	90	80	75	80	23	7	150	110	95	95	45	14	2	4-Φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-Φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-Φ14

订货须知:
①Y型式/热动力式蒸汽疏水阀产品名称与型号②Y型式/热动力式蒸汽疏水阀公称压力③热动力式蒸汽疏水阀公称通径④Y型式/热动力式蒸汽疏水阀连接法兰标准⑤Y型式/热动力式蒸汽疏水阀阀体材质⑥Y型式/热动力式蒸汽疏水阀额定流量系数⑦Y型式/热动力式蒸汽疏水阀工作介质⑧Y型式/热动力式蒸汽疏水阀介质温度⑨Y型式/热动力式蒸汽疏水阀是否带附件以便为您正确选型。

二、若已经由设计单位选定扬子江公司的热动力式蒸汽疏水阀型号，请按热动力式蒸汽疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的扬子江阀门专家为您审核把关。
