排气阀:QB1排气阀

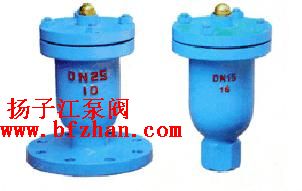

QB1排气阀
点击放大图片

QB1排气阀的详细资料:

QB1排气阀概述

QB1排气阀为圆桶式阀体,其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。
QB1型适用与工作温度≤80℃的管路上,作为排除管路内气体的设备。

工作原理

  管内开始注水时,浮球会慢慢向上浮起,此时本阀已进行排气。当达到一定压力的时候,浮球紧顶住橡胶圈,说明空气已全部从排气嘴排出。

零件材料

  1. 阀体、铸铁
  2. 阀盖、铸铁
  3. 浮球、不锈钢
  4. 塞头、橡胶
  5. 排气嘴、黄铜
  6. 螺丝、螺帽、元钢



主要尺寸  单位:mm

连接方式
DN
H
D
D1
Z-Φd
法兰式
15
245
195
160
4-18
20
245
195
160
4-18
25
245
195
160
4-18
丝口式
15、20
245
-
-
-
25、32
245
-
-
-
40、50
310
-
-
-
