排气阀:KP41X快速排气阀
KP41X快速排气阀
点击放大图片

KP41X快速排气阀的详细资料:

作用原理

  当水进入管内时,浮球停在球桶下部进行大量排气,当气排完时,水进入阀内通过球桶把球浮起关闭,停上排气,管道在正常运转时自然会产生少数派量气体,这些气体会集中到管内上部到相当程度,阀内水与球随时下降,气从小孔排出。

技术参数

  • 介质:清水
  • 使用温度常温
  • 阀体:灰铸铁HT200
  • 浮球与塞头:不锈钢
  • 密封材料,丁腈橡胶
  • 阀体强度试验,1.5MPa
  • 密封试验压力0.05-1.1MPa

  • 排气量表(按每秒流速成1.5-3.0米计算)

    规格 25 50 80 100 150 200
    立方米/小时 4-8 11-22 22-40 42-60 61-122 83-166

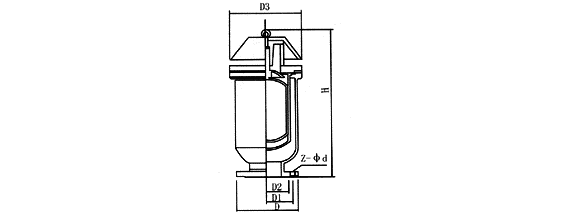

    外型连接尺寸参数

    公称通径
    (DN)

    D

    D1

    D2

    D3

    H

    Z-Φd

    25

    115

    85

    65

    140

    285

    4-14

    50

    160

    125

    102

    200

    340

    4-14

    80

    195

    160

    135

    230

    490

    4-18

    100

    215

    180

    158

    250

    545

    4-18

    150

    280

    240

    212

    300

    615

    8-23

    200

    335

    295

    268

    380

    730

    8-23

  • 、①P41X快速排气阀产品名称与型号②P41X快速排气阀口径③快速排气阀是否带附件以便我们的为您正确选型④快速排气阀的使用压力⑤快速排气阀的使用介质的温度。
    二、若已经由设计单位选定扬子江公司的快速排气阀型号,请按快速排气阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的扬子江公司专家为您审核把关。
    感谢您访问我们的网站【http://www.bfzhan.cn扬子江公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
