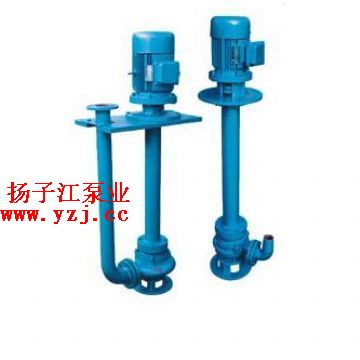

YW型液下式无堵塞排污泵

型    号:
所属分类:YW型液下式无堵塞排污泵
分享到:

YW型液下式无堵塞排污泵为单级立式结构,是在WQ潜水式排污泵的基础上研制成功的新型污水泵。采用铸铁或不锈钢材质,配以我公司独家引进的EP喷涂技术,耐腐性能卓越非凡。

YW型液下式无堵塞排污泵的详细资料:

YW型液下式无堵塞排污泵为单级立式结构,是在WQ潜水式排污泵的基础上研制成功的新型污水泵。采用铸铁或不锈钢材质,配以我公司独家引进的EP喷涂技术,耐腐性能卓越非凡。
主要用途:

适用于化工、石油化工、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理排水系统、市政工程、建筑工地等行业,输送带颗粒的污水,污物,也可用于抽送清水及带腐蚀性介质。
产品特点:
1
采用独特的单叶片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与正午为泵口径约50%的固体颗粒。
2
机械密封采用新型硬质耐腐的碳化钨材料,同时将密封改进为双端面密封,使其长期处于油室内运行。
3
泵为立式结构,工作时泵体浸在液体中,因而很容易起动,不存在排气抽空问题,同时具有无泄漏等特点,液下深度可达0.5-7米。
4
整体结构设计合理、噪声小、节能效果显著、检修方便。
5
接轴结构先进可靠,泵与电动机采用绕性联轴器连接,泵轴尺寸精密,保证了泵平稳运行,留有足够的安全系统。
6
能够在全场扬程范围内使用,从而保证电机不会过载。
7
可根据用户需要配备液体自动控制柜,根据所需液体变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
使用条件:
1
、介质温度运70,介质重度≤11.3kg/dm3
2
、铸铁材质的使用介质,PH值在59范围内。
3
1Cr18Ni9Ti不锈钢材质,可使用各种带腐蚀介质。
4
、特殊的温度、介质等,订货时注明使用条件。

结构说明:



1
电机
11
油室
2
联轴器
12
机械密封
3
电机座
13
后盖板
4
上轴承
14
5
上轴承座
15
叶轮螺母
6
安装盘
16
叶轮
7
加长轴
17
密封环
8
支撑管
18
泵体
9
下轴承
19
出水管
10
上机械密封
20
底盘

性能参数:

型号

排出口径
mm

流量
m3/h

扬程
m

转速
r/min

功率
KW

效率
%

 25YW8-2.2

 25

 8

 22

 2900

 1.1

 40

 32YW12-15

 32

12

15

2900

 1.1

 40

40YW12-15

40

12

15

2900

1.5

48

50YW20-7

50

20

7

1450

0.75

62

50YW10-10

10

10

0.75

54

50YW15-15

15

15

2900

1.5

51

50YW15-20

15

20

2.2

51

50YW17-25

17

25

3

53

50YW25-32

25

32

5.5

49

65YW25-15

65

25

15

2.2

52

65YW37-13

37

13

3

60

65YW25-28

25

28

4

58

80YW40-7

80

40

7

2.2

50

80YW29-9

29

9

2.2

48

80YW43-13

43

13

3

65

80YW40-15

40

15

4

57

80YW50-25

50

25

7.5

56

100YW80-9

100

80

9

1450

4

62

100YW110-10

110

10

5.5

97

100YW65-15

65

15

5.5

59

100YW100-15

100

15

7.5

70

100YW80-20

80

20

7.5

71

100YW100-22

100

22

15

61

150YW145-9

150

145

9

7.5

63

150YW200-10

200

10

15

64

150YW160-15

160

15

15

67

150YW180-22

180

22

18.5

74

150YW150-26

150

26

18.5

72

150YW130-30

130

30

22

69

150YW200-30

200

30

37

65

150YW150-35

150

35

37

63

200YW250-11

200

250

11

15

72

200YW250-15

250

15

18.5

72

200YW400-10

400

10

22

75

200YW310-13

310

13

22

71

200YW400-13

400

13

30

76

200YW250-22

250

22

30

71

200YW350-25

350

25

37

73

200YW250-35

35

45

69

250YW600-9

250

600

9

30

78

250YW600-12

600

12

37

76

250YW600-15

600

15

45

73
