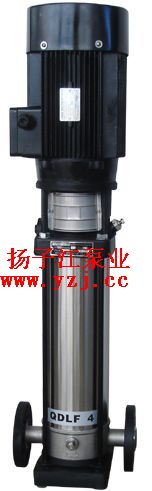

QDLF立式不锈钢多级泵

型    号:
所属分类:QDLF立式不锈钢多级泵
分享到:

QDLF立式不锈钢多级泵是根据本公司ISG型立式离心泵及DL型立式多级离心泵的优点而设计的。在结构上采用了立式、分段形式,泵的吸入口与排出口设计在下方成一字形,并采用了佳水力模型。泵的轴向力采用水力平衡方法解决,残余轴向力由一个球轴承承受,因而运转平稳、低噪音、占地面积小、装修方便。外筒体用不锈钢制造,外型美观,特别适合于高层建筑多台泵并联使用,以减少单泵机组配带功率,简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。

QDLF立式不锈钢多级泵的详细资料:

QDLF立式不锈钢多级泵是根据本公司ISG型立式离心泵DL型立式多级离心泵的优点而设计的。在结构上采用了立式、分段形式,泵的吸入口与排出口设计在下方成一字形,并采用了佳水力模型。泵的轴向力采用水力平衡方法解决,残余轴向力由一个球轴承承受,因而运转平稳、低噪音、占地面积小、装修方便。外筒体用不锈钢制造,外型美观,特别适合于高层建筑多台泵并联使用,以减少单泵机组配带功率,简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。

一、产品特点 1、 采用优良的水力模型和先进的制造工艺,大大提高泵的性能及使用寿命。 2、 由于轴封采用材料为硬质合金及氟橡胶的机械密封,可提高泵运行的可靠性及输送介质的温度。 3、 泵的过流部分采用不锈钢板冲压焊接而成,使得泵可适用于轻度腐蚀性介质。 4、 整体结构紧凑、体积小、重量轻、噪声低、节能效果显著,检修方便。 5、 泵的进水口与出水口位于泵座同一水平线上,可直接用于管路当中。 6、 采用标准电机,用户可方便地根据需要配备电机。 7、 可根据用户需要配备智能保护器,对泵干转、缺相、过载等进行有效保护。 二、 产品用途 供水:水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。 工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。 工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。 水处理:超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。 灌溉:农田灌溉、喷灌、滴灌。 三、使用条件 1、 介质温度:-15℃~+120℃。 2、 大环境温度:+40℃。 3、 大环境压力:10bar。 4、 大进口压力受大环境压力限制。 5、 当输送介质的密度或粘度大于水,需考虑配用较大功率的电机。 四、 输送介质 1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。 2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。 3、泵主要材料为不锈钢,可应用于抽送轻度腐蚀性介质。 五、电机选用 电机为全封闭、风冷式二极标准电机 防护等级:IP55 绝缘等级:F 标准电压(50Hz):单相 220V, 三相 220V/380V

例如:80GDL(F)36-12*5  80-进出口直径(mm)
         GDL- 立式多级管道离心泵
         12-单级扬程(m)
         36-流量(m3/h)

性能参数
型号
流量(m 3 /h)
扬程(m)
吸程(m)
电机功率(kw)
 25GDLF2-12*3
2
36
7.5
1.1
 25GDLF2-12*4
2
48
7.5
1.1
 25GDLF2-12*5
2
60
7.5
1.5
 25GDLF2-12*6
2
72
7.5
1.5
 25GDLF2-12*7
2
84
7.5
2.2
 25GDLF2-12*8
2
96
7.5
2.2
 25GDLF2-12*9
2
108
7.5
2.2
 25GDLF2-12*10
2
120
7.5
3
 25GDLF2-12*11
2
132
7.5
3
 25GDLF2-12*12
4
144
7.5
3
 25GDLF4-11*3
4
33
7.5
1.1
 25GDLF4-11*4
4
44
7.5
1.5
 25GDLF4-11*5
4
55
7.5
2.2
 25GDLF4-11*6
4
66
7.5
2.2
 25GDLF4-11*7
4
77
7.5
3
 25GDLF4-11*8
4
88
7.5
3
 25GDLF4-11*9
4
99
7.5
3
 25GDLF4-11*10
4
110
7.5
4
 25GDLF4-11*11
4
121
7.5
4
 25GDLF4-11*12
4
132
7.5
4
 40GDLF6-12*3
6
36
7.5
1.5
 40GDLF6-12*4
6
48
7.5
2.2
 40GDLF6-12*5
6
60
7.5
2.2
 40GDLF6-12*6
6
72
7.5
3
 40GDLF6-12*7
6
84
7.5
3
 40GDLF6-12*8
6
96
7.5
4
 40GDLF6-12*9
6
108
7.5
4
 40GDLF6-12*10
6
120
7.5
4
 40GDLF6-12*11
6
132
7.5
5.5
 40GDLF6-12*12
6
144
7.5
5.5
 50GDLF12-15*2
12
30
7
2.2
 50GDLF12-15*3
12
45
7
3
 50GDLF12-15*4
12
60
7
4
 50GDLF12-15*5
12
75
7
5.5
 50GDLF12-15*6
12
90
7
5.5
 50GDLF12-15*7
12
105
7
7.5
 50GDLF12-15*8
12
120
7
7.5
 50GDLF12-15*9
12
135
7
11
 50GDLF12-15*10
12
150
7
11
 50GDLF18-15*2
18
30
7
3
 50GDLF18-15*3
18
45
7
4
 50GDLF18-15*4
18
60
7
5.5
 50GDLF18-15*5
18
75
7
7.5
 50GDLF18-15*6
18
90
7
7.5
 50GDLF18-15*7
18
105
7
11
 50GDLF18-15*8
18
120
7
11
 50GDLF18-15*9
18
135
7
15
 50GDLF18-15*10
18
150
7
15
 65GDLF24-12*2
24
24
6
3
 65GDLF24-12*3
24
36
6
4
 65GDLF24-12*4
24
48
6
5.5
 65GDLF24-12*5
24
60
6
7.5
 65GDLF24-12*6
24
72
6
7.5
 65GDLF24-12*7
24
84
6
11
 65GDLF24-12*8
24
96
6
11
 65GDLF24-12*9
24
108
6
15
 65GDLF24-12*10
24
120
6
15
 80GDLF36-12*2
36
24
5.5
4
 80GDLF36-12*3
36
36
5.5
5.5
 80GDLF36-12*4
36
48
5.5
7.5
 80GDLF36-12*5
36
60
5.5
11
 80GDLF36-12*6
36
72
5.5
11
 80GDLF36-12*7
36
84
5.5
15
 80GDLF36-12*8
36
96
5.5
15
 80GDLF36-12*9
36
108
5.5
18.5
 80GDLF36-12*10
36
120
5.5
18.5
 80GDLF54-14*2
54
28
5
7.5
 80GDLF54-14*3
54
42
5
11
 80GDLF54-14*4
54
56
5
15
 80GDLF54-14*5
54
70
5
18.5
 80GDLF54-14*6
54
894
5
18.5
 80GDLF54-14*7
54
98
5
22
 100GDLF72-14*2
72
28
4.5
11
 100GDLF72-14*3
72
42
4.5
15
 100GDLF72-14*4
72
56
4.5
18.5
 100GDLF72-14*5
72
70
4.5
22
 100GDLF72-14*6
72
74
4.5
30
 100GDLF72-14*7
72
98
4.5
30
