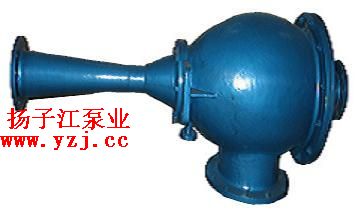

W型水力喷射器

型    号:
所属分类:W型水力喷射器
分享到:

水力喷射器是一种具有抽真空、冷凝、排水等功能的机械装置。它是利用一定的水压,通过对称和固定侧斜度的喷俎,使水流会聚在同一个焦点上,由于喷射水流的流度速度高,于是在水柱周围形成一定的负压,使器室内产生真空,另外由于二次蒸气与喷射水流的直接接触,进行热交换,绝大部分的蒸气都被凝结成水,少量未被冷凝的蒸气和气体,由于与喷射水流的相互磨擦,混合与挤压,都通过扩压关被排出,这时器室内形成更高的真空。

W型水力喷射器的详细资料:

水力喷射器是一种具有抽真空、冷凝、排水等功能的机械装置。它是利用一定的水压,通过对称和固定侧斜度的喷俎,使水流会聚在同一个焦点上,由于喷射水流的流度速度高,于是在水柱周围形成一定的负压,使器室内产生真空,另外由于二次蒸气与喷射水流的直接接触,进行热交换,绝大部分的蒸气都被凝结成水,少量未被冷凝的蒸气和气体,由于与喷射水流的相互磨擦,混合与挤压,都通过扩压关被排出,这时器室内形成更高的真空。

  W型水力喷射器结构比较简单,没有机械传动装置,噪音小,使用维修方便,配套设备采用多级泵低水位供水,其工作性能比较稳定。水力喷射器的材料采用铸铁、不绣钢等,用于真空蒸发系统,如:化工、制药、食品等部门对真空抽水、真空过滤、真空结晶、干燥、脱臭等工艺的场合使用。

  不锈钢水力喷射器是耐酸耐腐蚀理想的抽真空设备

W 系列水力喷射器性能参数、技术要求

型 号

蒸发量
L/h
真空度
MPa/毫米汞柱
外形尺寸
mm
喷嘴
配套水泵技术要求
扬程
m
流量
m3/h
型 号
W-100L 100 0.097(680-720) 894×392.5 3 40-45 18-25 50D8×5
W-200L 200
W-300L 300
W-400L0 400 1150×392.5 5 18-30 50D8×6
W-500L 500 1150×392.5 5 18-30 50D8×6
W-600L0 600 1195×432.5 7 32-40 80D12×4
W-700L 700 80D12×4
W-800L 800 80D12×5
W-900L 900 1394×552.5
W-1000L 1000 6 40-50
W-1200L 1200 0.091(650-680) 6 80D12×6
W-1500L 1500 1495×592.5 10 60-108 100D16×4
W-1800L 1800 2300×720 12 100D16×4
W-2000L 2000 2300×720 125D25×2
W-2500L 2500 2800×900 125D25×4
W-3000L 3000 3100×1200 150D30×2
