减压稳压阀(可调式减压阀)

型    号:
所属分类:200X减压稳压阀(可调式减压阀)
分享到:

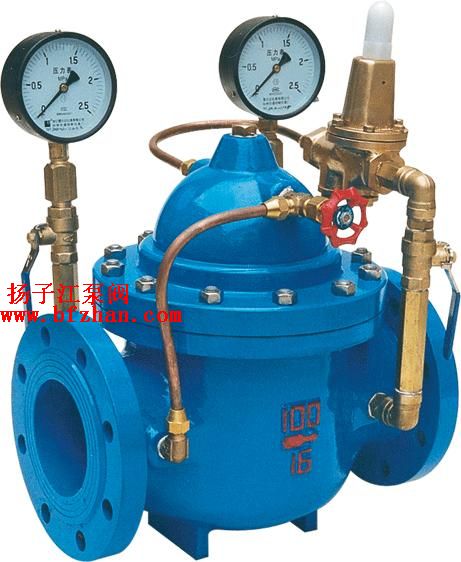

200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。

减压稳压阀(可调式减压阀)的详细资料:

200x减压阀,是一种利用介质自身能量来调节与控制管路压力的智能型阀门。200x减压阀用于生活给水消防给水及其他工业给水系统,通过调节减压导阀,即可调节王阀的出口压力。出口压力不阀进口压力、进口流量的变化而变化,安全可靠地将出口压力维持在设定值上,并可根据需要调节设定值以达到臧压目的。减压阀价格,减压阀报价,减压阀厂家.减压阀价格,减压阀报价,减压阀厂家.200x减压阀减压精确,性能稳定、安全可靠、安装调节方便,使用寿命长。

200X减压稳压阀(可调式减压阀)结构特点和用途
    200X减压稳压阀(可调式减压阀)由主阀、导阀、
针阀球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。
    200x减压阀利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。
    200x减压阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

200X减压稳压阀(可调式减压阀)工作原理
     当阀门从进口端给水时,水流过
针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
    当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。
    调节导阀弹簧即可设定出口压力。

减压稳压阀主要技术参数
公称压力(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
高进口压力(MPa)
出口可调压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
1.0
0.09-0.8
0-80
1.6
2.4
1.76
1.6
0.10-1.2
2.5
3.75
2.75
2.5
0.15-1.6
减压稳压阀主要零件材料
零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
铜合金
球阀
铜合金
导阀
铜合金
微型过滤器
不锈钢

200X减压稳压阀连接尺寸(PN 1.0-2.5MPa)
公称通径DN
L
H
H1
A
B
50
250
335
90
170
170
65
280
345
98
180
180
80
310
355
110
190
190
100
350
365
120
200
200
125
400
445
145
215
215
150
450
460
155
230
230
200
550
505
190
255
255
250
650
550
250
295
295
300
800
710
290
325
325
350
900
725
330
380
380
400
1000
760
360
415
415
450
1000
810
445
435
435
500
1100
865
495
460
460
600
1100
935
550
520
520
700
1450
1000
605
570
570
800
1560
1100
730
620
620
900
1800
1205
800
670
670
1000
2000
1330
910
830
830

订货须知:
一、①
减压稳压阀产品名称与型号②200x减压阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的200x减压阀型号,请按200x减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的扬子江阀门专家为您审核把关。
