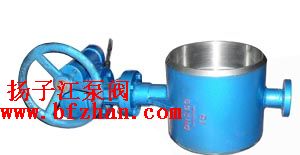

D363H/W系列对焊式硬密封蝶阀的详细资料：

公称通径		L	Dn	H1	H2	H	DO
in	mm
3	76	114	89.1	186	90	230	160
4	100	127	114.3	195	100	239	160
5	125	140	139.8	208	113	252	160
6	150	140	165.2	240	130	284	160
8	200	152	216.3	265	202	307	200
10	250	165	267.4	295	235	337	200
12	300	178	318.5	340	280	392	250
14	350	190	355.6	383	315	435	300
16	400	216	406.4	427	355	481	400
18	450	222	457.2	467	370	521	400
20	500	229	508	499	406	568	450
24	600	267	609.6	618	464	689	500
28	700	39	711.2	745	560	903	350*
32	800	318	812.8	809	630	967	350*
36	900	330	914.4	873	697	1030	350*
42	1050	410	1066.8	964	777	1122	350*

ANSI　300Lb 公称通径 L Dn H1 H2 H DO in mm 3 76 118 89.1 242 108 286 160 4 100 190 114.3 204 108 248 160 5 125 200 139.8 214 120 258 160 6 150 210 165.2 259 135 301 200 8 200 230 216.3 276 202 318 200 10 250 250 267.4 313 235 365 250 12 300 270 318.5 363 280 415 300 14 350 290 355.6 406 315 458 400 16 400 310 406.4 441 355 510 450 18 450 330 457.2 523 370 591 500 20 500 350 508 602 420 740 350* 24 600 390 609.6 695 490 833 350*
