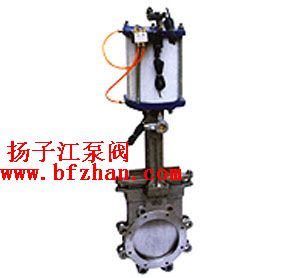

气动刀型闸阀

型号：
所属分类：	气动刀型闸阀

分享到：

PZ673H系列气动刀形闸阀是我公司生产的系列控制阀之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量,从一些技术细节着手,完善了阀门的综合性能。该产品通过配用电磁阀等附件可以完成开、关两位置的动作的自动控制。用户可根据实际需要进行选择。

咨询订购

气动刀型闸阀的详细资料：

PZ673H系列气动刀形闸阀是我公司生产的系列控制阀之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量,从一些技术细节着手,完善了阀门的综合性能。该产品通过配用电磁阀等附件可以完成开、关两位置的动作的自动控制。用户可根据实际需要进行选择。
PZ673H系列气动刀形闸阀品种齐全。主要采用铸铁、铸钢、不锈钢等。通径从DN50～DN1000。产品广泛应用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。特别适用于造纸行业在管道上作调节和节流使用。公司为客户提供完善的产品与优质的服务。以我们的实力与你们的智慧共创灿烂的未来。

　性能参数

气缸内径mm		Φ40	Φ50	Φ63	Φ80	Φ100	Φ125	Φ160	Φ200	Φ250
理论活塞作用力N 以工作压力为0.4Mpa时为准	推力	490	760	1215	1960	3077	4800	7869	12308	19227
	拉力	410	680	1030	1770	2675	4400	7379	10035	18463
工作介质		经净化含油雾压缩空气
工作压力Mpa		0.15～1
环境温度℃		-10～+80
相对湿度		95
活塞运动速度mm/g		50～500
耐久性KM		300

气缸行程选用范围

气缸内径	Φ40	Φ50	Φ63	Φ80	Φ100	Φ125	Φ160	Φ200	Φ250
行程选用范围	400	500	800	800	1500	1500	200	2000	2500

主要外形尺寸

Mpa	DN	L	D1	D2	H	n-M	Mpa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	335	4--M12	1.0 MPa	50	48	100	125	335	4--M16
	65	48	110	130	363	4--M12		65	48	120	145	363	4--M16
	80	51	125	150	395	4--M16		80	51	135	160	395	4--M16
	100	51	145	170	465	4--M16		100	51	155	180	465	8-M16
	125	57	175	200	530	8-M16		125	57	185	210	530	8-M16
	150	57	200	225	630	8-M16		150	57	210	240	630	8-M20
	200	70	255	280	750	8-M16		200	70	265	295	750	8-M20
	250	70	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	76	362	395	1120	12-M20		300	76	368	400	1120	12-M20
	350	76	412	445	1260	12-M20		350	76	428	460	1260	16-M20
	400	89	462	495	1450	16-M20		400	89	482	515	1450	16-M22
	450	89	518	550	1600	16-M20		450	89	532	565	1600	20-M22
	500	114	568	600	1800	16-M20		500	1145	585	620	1800	20-M22
	600	114	670	705	2300	20-M22		600	114	685	725	2300	20-M22
	700	127	775	810	2500	24--M22		700	127	800	840	2500	24--M27
	800	127	880	920	2800	24--M27		800	127	898	950	2800	24--M30
	900	154	980	1020	3100	24--M27		900	154	1005	1050	3100	28-M30
	1000	165	1080	1120	3400	28-M27		1000	165	1115	1160	3400	28-M30
	1200	190	1295	1340	3600	32-M30		1200	180	1325	1380	3600	32-M36

订货须知

订货时必须写明阀的具体型号、口径、压力、使用介质等。
