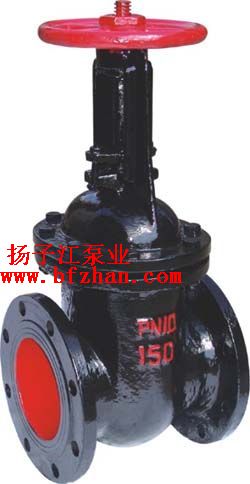

Z41T-10型楔式闸阀

楔式闸阀的详细资料:

楔式闸阀-主要技术参数
型号
公称压力MPa
试验压力MPa
工作
温度
使用
介质
强 度
密封(液)
低压密封(气)
Z41H(T)-10
1.0
1.5
1.1
0.6
≤200℃
水、蒸汽
Z41H(T)-10C

楔式闸阀-主要零件材料
型号
阀体
阀盖
闸板
阀杆螺母
阀杆
填料
Z41H(T)-10
灰铸铁
灰铸铁
不锈钢
油浸石棉盘根
Z41H(T)-10C
铸钢


楔式闸阀-主要外形尺寸(法兰尺寸按 JB78 PN1.0MPa规定)

口径
DN(mm)

Z41H(T)-10(10C)

L

D

H

H1

D0

40

165

145

250

295

160

50

180

160

270

325

180

65

195

180

300

380

180

80

210

195

330

420

200

100

230

215

410

520

200

125

255

245

470

610

240

150

280

280

550

710

240

200

330

335

700

915

320

250

380

390

830

1095

320

300

420

445

960

1275

400

350

450

500

1130

1500

400

400

480

565

1345

1760

500

450

510

615

1450

1920

500

500

540

670

1650

2170

720

600

600

780

-

-

-

700

660

895







800

720

1010







900

780

1110







1000

840

1220







1200

960

1450

-

-
