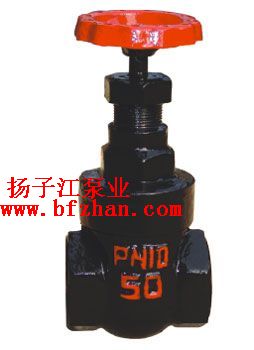

内螺纹暗杆楔式闸阀-主要技术参数
|
型号
|
公称压力MPa |
试验压力MPa |
工作
温度 |
使用
介质 |
| 壳体 |
密封 |
|
Z15T－10 |
1.0 |
1.5 |
1.1 |
≤120℃ |
水、蒸汽及其它非腐蚀性介质 |
内螺纹暗杆楔式闸阀-主要技术参数
|
阀体阀盖 |
灰铸铁 |
|
阀杆 |
碳钢 |
|
闸板密封圈 |
铜 |
|
填料 |
油浸石棉盘根 |
内螺纹暗杆楔式闸阀-主要外形尺寸
|
口径
DN(mm) |
管螺纹
G(”) |
尺 寸 dimensions(mm) |
|
L |
L1 |
S |
H |
Do |
|
15 |
1/2 |
65 |
12 |
27 |
105 |
65 |
|
20 |
3/4 |
70 |
14 |
34 |
120 |
65 |
|
25 |
1 |
80 |
15 |
42 |
150 |
80 |
|
32 |
11/4 |
85 |
16 |
55 |
155 |
80 |
|
40 |
11/2 |
95 |
20 |
60 |
170 |
100 |
|
50 |
2 |
110 |
22 |
80 |
210 |
100 |
|
65 |
21/2 |
120 |
25 |
95 |
240 |
135 |
|
80 |
3 |
145 |
30 |
105 |
275 |
140 |
|
100 |
4 |
155 |
30 |
135 |
300 |
160 | |
