对夹升降式止回阀(全铜)

型    号:
所属分类:SH71H/W对夹升降式止回阀
分享到:

SH71H/W对夹升降式止回阀(全铜)

对夹升降式止回阀(全铜)的详细资料:

对夹升降式止回阀(全铜)

对夹升降式止回阀(全铜)主要技术参数:

型号 公称压力PN(MPa) 试验压力PS(MPa) 工作温度(℃) 适用介质
壳体 密封
SH71W-16T 1.6 2.4 1.76 ≤200 水、蒸体、油品等
SH71H-25Q 2.5 3.75 2.75 ≤235
SH71W-25H ≤300
SH71W-25P ≤200 硝酸等腐蚀性介质
SH71W-40H 4.0 6.0 4.4 ≤300 水、蒸体、油品等
SH71W-40P ≤200 硝酸等腐蚀性介质

规格型号 阀体 阀瓣 弹簧
SH71H-16Q、H71H-25Q QT400-15 25 50CrCA
SH71W-25H、H71W-40H 2Cr13 1Cr13 1Cr18Ni9Ti
SH71W-16P、H71W-25P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

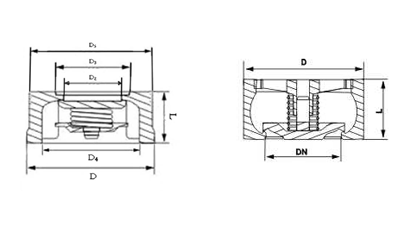

对夹升降式止回阀(全铜)规格尺寸表:

公称压力
MPa

公称通径
DN
尺寸(mm)
L D1 D2 D3 D4 D5
PN1.0MPa

PN1.6MPa
15 16 52 15 24 31 40
20 19 62 19 30 40 50
25 22 72 24 35 47 58
32 28 83 31 46 56 68
40 31.5 93 39 55 66 78
50 40 108 48 65 78 90
65 46 128 62 80 95 110
80 50 142 76 96 110 128
100 60 162 95 115 132 150
125 90 192 110 125 135 -

订货须知:
一、①
全铜对夹升降式止回阀产品名称与型号②全铜对夹升降式止回阀口径③全铜对夹升降式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的
全铜对夹升降式止回阀型号,请按全铜对夹升降式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的扬子江阀门专家为您审核把关。
