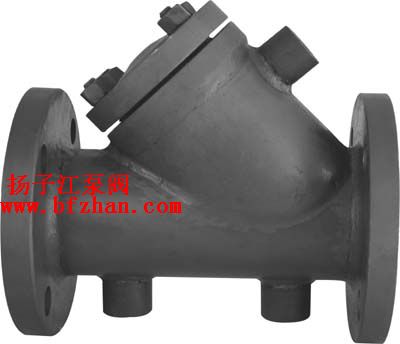

保温阀:保温Y型过滤器

保温Y型过滤器的详细资料：

Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的阿质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。过滤器适用介质为水、油、气。一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网为100-480目/cm2。可按用户要求制作滤网。过滤器价格,过滤器厂家,过滤器报价。

BSG41H/W保温Y型过滤器主要尺寸表
BSG41H/W保温Y型过滤器用于水、油、气管道和各种设备上不可缺少的一种保温装置，通常装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂技，以保护阀门及设备的正常使用。该过滤器具有结构简单、阻力小、排污方便等特点。一般用水滤网采用18-30目/英寸，如用户有特殊要求过滤网可定制。

BSG41H/W保温Y型过滤器主要技术参数

型号连接形式公称压力MPa 试验压力MPa 工作压力MPa 壳体材料过滤网材料使用介质

BY41H-10 法兰 1.0 1.1 1.0 灰铸铁 1.1 水、油和气等

BY41H-16 法兰 1.6 1.76 1.6 球墨铸铁 1.76

BY41H-26 法兰 2.5 2.75 2.5 碳钢 2.78

BSG41H/W保温Y型过滤器主要外形尺寸(法兰尺寸按JB78PN1.0MPa　PN1.6MPa　PN2.5MPa的规定)

口径 40 50 65 80 100 125 150 200 250 300 350 400 450

BY14H L 200 220 260 280 320 350 380 495 595 640 700 800 850

H 100 130 165 195 230 300 335 420 500 580 640 700 790

BSG41H/W保温Y型过滤器主要技术参数

口径DN 外径DN 螺栓孔中心圆直径连接凸出部份直径D2 连接凸出部份高度f 法兰厚度b 螺栓孔径和数量Z-Φd

PN=0.1MPa　　PN=0.25MPa　　PN=0.6MPa

32 120 90 70 2 16 4-14

40 130 100 80 3 16 4-14

50 140 110 90 3 16 4-14

65 160 130 110 3 16 4-14

80 185 150 125 3 18 4-18

100 205 170 145 3 18 4-18

125 235 200 175 3 20 8-18

150 260 225 200 3 20 8-18

200 315 280 255 3 22 8-18

225 340 305 280 3 22 8-18

250 370 335 310 3 24 12-18

300 435 395 362 4 24 12-23

350 485 445 412 4 26 16-23

400 535 495 462 4 28 16-23

450 590 550 518 4 28 16-23

500 640 600 567 4 30 20-25

600 755 705 560 5 30 24-25

700 860 810 775 5 30 24-30

800 975 920 880 5 30 24-30

900 1075 1020 980 5 30 28-30

1000 1175 1120 1080 5 30 28-30

1200 1375 1320 1280 5 30 32-30

PN=0.1MPa

25 115 85 65 2 16 4-14

32 135 100 78 2 18 4-18

40 145 110 85 3 18 4-18

50 160 125 100 3 20 4-18

65 180 145 120 3 20 4-18

80 195 160 135 3 22 4-18

100 215 180 155 3 22 8-18

125 245 210 185 3 24 8-18

150 280 240 210 3 24 8-23

175 310 270 240 3 26 8-23

200 335 295 265 3 26 8-23

225 365 325 295 3 26 8-23

PN=1.0MPa

250 390 350 320 3 28 12-23

300 440 400 368 4 28 12-23

350 500 460 428 4 30 16-23

400 565 515 482 4 32 16-25

450 615 565 532 4 32 20-25

500 570 620 585 4 34 20-25

600 780 725 685 5 36 20-360

700 895 840 800 5 40 24-30

800 1010 950 905 5 44 24-34

900 1110 1050 1005 5 46 28-34

1000 1220 1160 1115 5 50 28-34

1200 1450 1380 1325 5 56 32-41

1400 1675 1590 1525 5 62 26-48

PN=1.6MPa

15 95 65 45 2 14 4-14

20 105 75 55 2 16 4-14

25 115 85 65 2 16 4-14

32 135 100 78 2 18 34-18

订货须知：
一、①保温Y型过滤器产品名称与型号②保温Y型过滤器口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的保温Y型过滤器型号，请按保温Y型过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的扬子江阀门专家为您审核把关。
