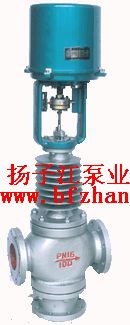

电子式电动三通合流、分流调节阀

型    号:
所属分类:电子式电动三通合流、分流调节阀
分享到:

ZDLQ、ZDLX型电子式电动三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用9610L系列电子式直行程电动执行机构,接受0~10或 4~20mA.DC信号驱动阀门启闭。其中三通合流调工阀用于将两种流体,或不同温度的同种流体,混合成同一温度流体。三通分流阀将一种流体分成两路流体。

电子式电动三通合流、分流调节阀的详细资料:

ZDLQ、ZDLX型电子式电动三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用9610L系列电子式直行程电动执行机构,接受0~10或 4~20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体,或不同温度的同种流体,混合成同一温度流体。三通分流阀将一种流体分成两路流体。

电子式电动三通合流、分流调节阀系列产品公称通径由25mm至300mm,公称压力有1.6、4.0、6.4MPa,适用流体温度由-60℃至450℃,控制信号为0~10或4~20mA.DC。配用不同的阀盖可分为普通型和散热型两种。

电子式电动三通合流、分流调节阀主要零件材料】

 阀体、阀盖:HT200、ZG230~450、ZG1Cr18Ni9Ti
 阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
 填   芯:聚四氟乙烯、柔性石墨、不锈钢波纹管
 推杆、衬套:2Cr13

电子式电动三通合流、分流调节阀主要技术参数】

 公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数
Kv
合流 8.5 13 21 34 53 85 135 210 340 535 800 1280
分流           85 135 210 340 535 800 1280
 额定行程L(mm) 16 25 40 60 100
 固有流量特性 直线、抛物线
 工作温度(℃)       普通型:铸铁:-20~200、铸钢:-40~250、铸不锈钢:-60~250
       散热型:铸钢:-40~450、铸不锈钢:-60~450
 介质温度(℃) 200以下(对合流阀而言)
 固有可调比R 30:1
 公称压力PN(MPa) 1.6、4.0、6.4
 允许泄漏量 硬密封:Ⅳ级、软密封:Ⅵ级
 作用方式 故障时:全关、全开、自锁位
 信号范围(mA.DC) 0~10、4~20
 电源电压 220V、50Hz
