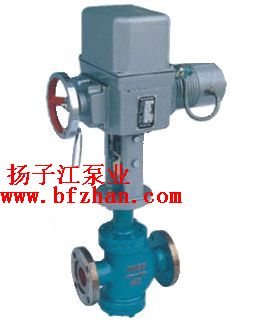

电动直通单座、双座调节阀

型    号：
所属分类：电动直通单座、双座调节阀
分享到：

ZAZ（P、N、M）型电动调节阀由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。

电动直通单座、双座调节阀的详细资料：

ZAZ（P、N、M）型电动调节阀由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。

【电动调节阀主要零件材料】
　阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
　阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
　填　　　料：聚四氟乙烯、柔性石墨、不锈钢波纹管
　垫　　　片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
　阀杆、推杆：2Cr13、1Cr18Ni9Ti
　衬　　　套：2Cr13

电动直通单座、双座调节阀-规格与技术参数

公称通径DN(mm) 3/4” 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量
系数kv		 单座 P 0.08～0.8 1.2～5.0 8 12 20 32 50 80 120 200 280 450  ；；  ；；
双座 N  ；；  ；； 10 16 25 40 63 100 160 250 400 630 1000 1600
套筒 M  ；；  ；； 15  ；； 20 30  ；； 75 115  ；； 240 350  ；；  ；；
公称压力(MPa) 1.6 4.0 6.0
行程(mm) 10 16 25 40 60 100
信号 DKZ-310/310C DKZ-410/410C/510/510C DKZ-510/510C
电动执行器型号 Ⅱ型0-10mA DC  ；；Ⅲ型4-20mA DC
介质温度℃ -200～+200、-40～+250（常温）　-40～+450（中温）　-250～-60（低温）
流量特性 直线　　百分比
可调范围 30:1
阀
体
材
质		 公
称
压
力
(MPa)		 0.6  ；； 低温：ZG1Cr18Ni9Ti
1.6 常温:HT200
4.0  ；； 低温:ZG1Cr18Ni9Ti
常温:ZG230-450、ZG1Cr18Ni9Ti
中温:ZG230-450、ZG1Cr18Ni9Ti
6.4 低温:ZG1Cr18Ni9Ti
常温:ZG230-450、ZG1Cr18Ni9Ti
中温:ZG230-450、ZG1Cr18Ni9Ti
法兰尺寸 管连接 铸钢法兰按JB77-59，铸铁法兰按JB79-59
法兰型式 法兰密封型式按JB77-59，其中PN6.0法兰按准糟式
铸钢法兰按光滑式，铸铁法兰按凹式
阀芯材质 1Cr18Ni9Ti
上阀盖型式 普通式（常温型），热片式（中温型），长劲式（低温式）

电动直通单座、双座调节阀-主要技术性能指标

项目 指标
基本误差％ ±5.0
回差％ 3.0
死区％ 3.0
泄漏量 单座阀 10-4×阀额定容量
双座阀 10-3×阀额定容量
套筒阀 10-3×阀额定容量

电动直通单座、双座调节阀-允许压差

（双座调节一般可承受较大压差，单座调节阀差压可参考下表先用。）

使用情况 阀芯处于流开状态，关闭时阀后压力P2＝0
公称通径
DN(mm) 		阀座直径
DN(mm) 		执行机构
有效推力
（N） 		允许压差(sMPa)
电动直通单座调节阀
PN1.6(MPa) PN6.4(MPa)
3/4 3 4 5  ；；  ；；  ；；
6 7 8
 ；； 10 12 15 20 400,1000,2500 公称压力 3.8 2.7 1.7 1.0
公称压力 4.34.3 2.5
25 26 400,1000,2500 0.5 公称压力 0.6 3.6  ；；
32 32 0.4 公称压力 0.4 2.3  ；；
40 40 400,1000
2500，6400		 0.7 1.0 0.7 1.5  ；；
50 50 0.5 1.0 0.5 1.0  ；；
65 66 6400，16000 1.4 1.4
80 80 1.0 1.0
100 100 0.6 0.6
125 125 6400，16000 0.5 1.0 0.5 1.0
150 150 0.3 0.7 0.3 0.7
200 200 0.2 0.4 0.2 0.4
250  ；； 16000 0.3 0.3
300  ；； 0.2 0.2

电动直通单座、双座调节阀-外形尺寸

1、电动直通单座、双座调节阀

公称通径
DN 		A B L H H1
ZAZP ZAZP
PN1.6 PN4.0 PN6.4 普通型 热片型 普通型 热片型 ZAZP ZAZP
20 490 230 180 185 190 495 655 / / 65 /
25 490 230 185 190 205 676 928 787 937 112 117
32 490 230 200 210 220 793 940 793 943 118 120
40 490 230 220 230 240 812 963 832 982 129 139
50 490 230 250 255 265 842 693 842 992 144 144
65 520 230 275 285 295 967 1127 987 1147 178 188
80 520 230 305 310 325 990 1142 1017 1177 191 208
100 520 230 350 355 370 999 1151 1041 1207 195 220
125 520 230 410 425 440 1092 1307 1142 1357 245 270
150 520 230 450 460 475 1112 1327 1162 1377 255 280
200 520 230 550 560 570 1187 1402 1244 1459 290 320

2、电动套筒调节阀

公称通径
DN 		L(mm) A(mm) B(mm) H(mm) H2(mm) H1
PN1.6 PN64 普通型 热片型 PN1.6 PN64
25 184 230 2208.5 132 834.5 1304.5 75  ；； 50.3
40 222 260 871.5 1421.5 95  ；；  ；；
50 254 300 874.5 1424.5 98  ；； 75.5
80 295 380 208.5
252 		132
177 		1102.5 1807.5 130  ；；  ；；
100 350 430 1138.9 1843.5 156  ；；  ；；
150 480 550 1437.5 2298.5 208  ；；  ；；
200 600 650 1579.5 2537.5 350  ；；  ；；
